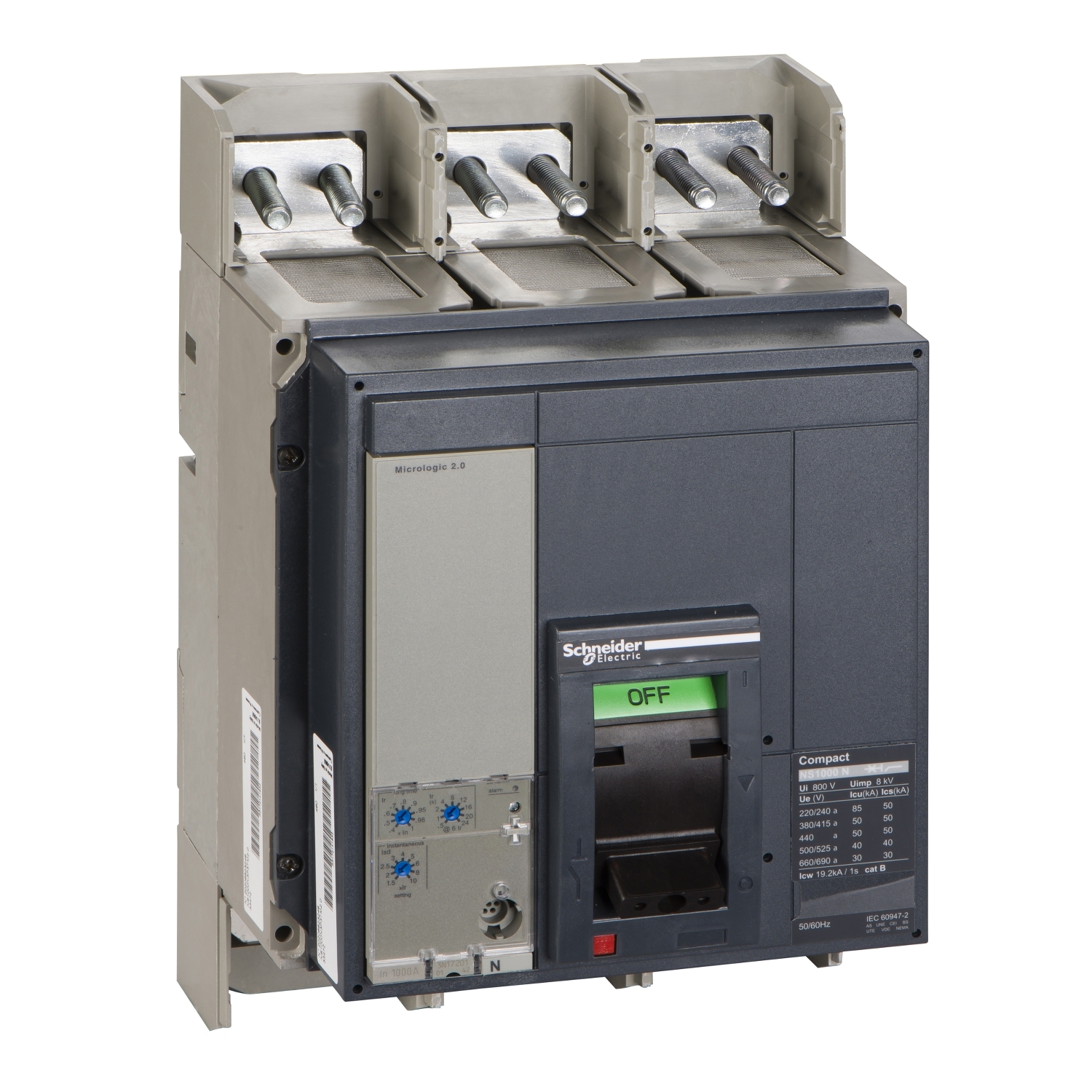

SCHNEIDER 33472 STOCK DISPONIBLE
​


INTERRUPTOR – > MARCA: SCHNEIDER -> MODELO: 33472 ; REALIZAMOS ENVIOS A TODO EL PERU SCHNEIDER ENTREGA INMEDIATA

Principal
Gama Compact
Nombre del producto Compact NS
Gama de producto ComPact NS630b…1600
Nombre corto del dispositivo
Compact NS1000N
Tipo de producto o componente
Interruptor automático
Aplicación del dispositivo
Distribución
Number of poles 3P
Descripción de polos
protegidos
3R
(In) rated current up to
65 °C
1000 A en 50 °C
[Ue] tensión asignada
de empleo
690 V CA 50/60 Hz
Tipo de red CA
Frecuencia de red 50/60 Hz
Apto para seccionamiento
Yes conforming to EN/IEC 60947-2
Categoría de empleo Category B
[Icu] rated ultimate
short-circuit breaking
capacity
30 KA Icu en 660/690 V CA 50/60 Hz acorde a IEC
60947-2
50 KA Icu at 380/415 V AC 50/60 Hz conforming to
IEC 60947-2
50 KA Icu at 440 V AC 50/60 Hz conforming to IEC
60947-2
85 KA Icu at 220/240 V AC 50/60 Hz conforming to
IEC 60947-2
40 kA Icu en 500/525 V CA 50/60 Hz acorde a IEC
60947-2
Performance level N 50 kA 415 V AC
Unidad de control Micrologic 2.0
Tecnología de unidad
de disparo
Electrónico
Funciones de protección de unidad de control
LI
Tipo de control Mando rotativo
Maneta
Circuit breaker mounting mode
Fijo

Complementario
[Ui] tensión asignada de aislamiento 800 V CA 50/60 Hz acorde a IEC 60947-2
[Uimp] Tensión asignada de resistencia a los choques
8 kV acorde a IEC 60947-2
[Ics] rated service short-circuit breaking capacity 30 KA en 660/690 V CA 50/60 Hz acorde a IEC 60947-2
40 KA en 500/525 V CA 50/60 Hz acorde a IEC 60947-2
50 KA en 220/240 V CA 50/60 Hz acorde a IEC 60947-2
50 KA at 380/415 V AC 50/60 Hz conforming to IEC 60947-2
50 kA at 440 V AC 50/60 Hz conforming to IEC 60947-2
[Icw] rated short-time withstand current 19.2 kA 1 s acorde a IEC 60947-2
Endurancia mecánica 10000 ciclos
2
Durabilidad eléctrica 2000 Ciclos en 690 V In
4000 Ciclos en 690 V In/2
5000 Ciclos en 440 V In
6000 ciclos en 440 V In/2
Pérdidas de potencia 22 W
Tipo de montaje Placa posterior
Conexión superior Frontal
Conexión hacia abajo Parte frontal
Paso interpolar 70 mm
Tipo de protección Prot.Cont. sobrec. (per.largo)
Prot.contra cortocirc.(inst.)
Calibre de la unidad de disparo 1000 A en 50 °C
Long-time pick-up adjustment type Ir (thermal protection)
9 regulaciones
[Ir] long-time protection pick-up adjustment range 0,4…1 x pol
Long-time protection delay adjustment type tr 9 regulaciones
[tr] long-time protection delay adjustment range 12.5…600 S en 1.5 x Ir
0.5…24 S at 6 x Ir
0.7…16.6 s en 7.2 x Ir
Memoria térmica 20 mn
Instantaneous protection pick-up adjustment type Ii Ajustable
[Ii] instantaneous protection pick-up adjustment range
1,5…10 x Ir
Protección contra fugas a tierra Sin
Composición de los contactos auxiliares 1 NA/NC
Señalizaciones en local Indicación de error, estado 1 4 LEDs – tipo de cable: rojo)
Sobrecarga, estado 1 1 LED – tipo de cable: amarillo)
Width (W) 210 mm
Height (H) 327 mm
Depth (D) 147 mm
Peso del producto 14 kg
