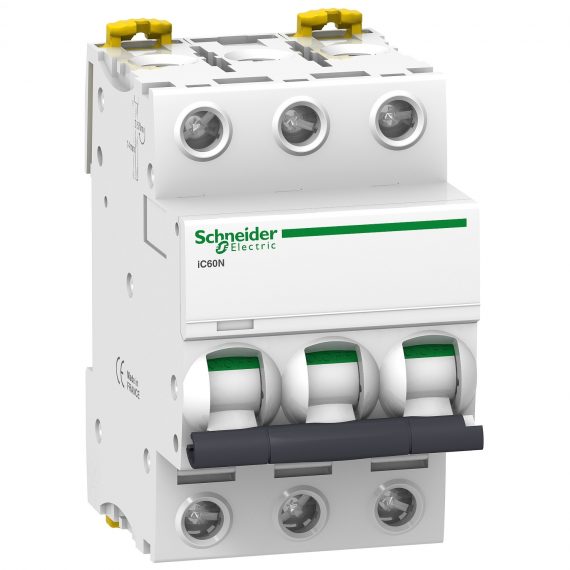

SCHNEIDER A9F74340 STOCK DISPONIBLE
​


INTERRUPTOR TERMOMAGNETICO – > MARCA: SCHNEIDER -> MODELO: A9F74340 ; REALIZAMOS ENVIOS A TODO EL PERU SCHNEIDER ENTREGA INMEDIATA

INTERRUPTOR TERMOMAGNETICO 3X40A, 20KA/220V, ACTI 9, iC60N, CURVA C —— Principal
Aplicación del dispositivo
Distribución
Gama Acti 9
Nombre del producto Acti 9 iC60
Tipo de producto o componente
Interruptor automático en miniatura
Nombre corto del dispositivo
IC60N
Número de polos 3P
Número de polos protegidos
3
Corriente nominal (In) 40 A
Tipo de red DC
CA
Tecnología de unidad
de disparo
Térmico-magnético
Código de curva C
Poder de corte 6000 A Icn at 400 V AC 50/60 Hz conforming to EN/
IEC 60898-1
36 KA Icu at 12…60 V AC 50/60 Hz conforming to
EN/IEC 60947-2
10 KA Icu at 380…415 V AC 50/60 Hz conforming to
EN/IEC 60947-2
20 KA Icu at 220…240 V AC 50/60 Hz conforming to
EN/IEC 60947-2
6 KA Icu at 440 V AC 50/60 Hz conforming to EN/
IEC 60947-2
36 KA Icu at 100…133 V AC 50/60 Hz conforming to
EN/IEC 60947-2
10 kA Icu en <= 180 V DC acorde a EN/IEC 60947-2 Categoría de utilización Category A conforming to EN 60947-2 Category A conforming to IEC 60947-2 Apto para seccionamiento Yes conforming to EN 60898-1 Yes conforming to EN 60947-2 Yes conforming to IEC 60898-1 Yes conforming to IEC 60947-2 Normas EN 60898-1 IEC 60898-1 IEC 60947-2 EN 60947-2

Complementario
Frecuencia de red 50/60 Hz
Límite de enlace magnético 8 x In +/- 20%
[Ics] poder de corte en servicio 15 KA 75 % conforming to EN 60947-2 – 220…240 V AC 50/60 Hz
7.5 KA 75 % conforming to EN 60947-2 – 380…415 V AC 50/60 Hz
4.5 KA 75 % conforming to EN 60947-2 – 440 V AC 50/60 Hz
15 KA 75 % conforming to IEC 60947-2 – 220…240 V AC 50/60 Hz
7.5 KA 75 % conforming to IEC 60947-2 – 380…415 V AC 50/60 Hz
4.5 KA 75 % conforming to IEC 60947-2 – 440 V AC 50/60 Hz
27 KA 75 % conforming to IEC 60947-2 – 12…133 V AC 50/60 Hz
27 KA 75 % conforming to EN 60947-2 – 12…133 V AC 50/60 Hz
6000 A 100 % conforming to EN 60898-1 – 400 V AC 50/60 Hz
6000 A 100 % conforming to IEC 60898-1 – 400 V AC 50/60 Hz
10 KA 100 % acorde a IEC 60947-2 – 125…180 V DC
10 kA 100 % acorde a EN 60947-2 – 125…180 V DC
Clase de limitación 3 conforming to EN 60898-1
3 conforming to IEC 60898-1
[Ui] tensión asignada de aislamiento 500 V AC 50/60 Hz conforming to EN 60947-2
500 V AC 50/60 Hz conforming to IEC 60947-2
[Uimp] Tensión asignada de resistencia a los choques
6 KV conforming to EN 60947-2
6 kV conforming to IEC 60947-2
Indicador de posición del contacto Sí
Tipo de control Maneta
Señalizaciones en local Indicador de disparo
Tipo de montaje Fijo
Tipo de montaje Carril DIN
Compatibilidad de bloque de distribución de embarrado tipo peine
Top or bottom: YES
Pasos de 9 mm 6
Altura 85 mm
Anchura 54 mm
Profundidad 78.5 mm
Peso del producto 0.375 kg
Color Blanco
Endurancia mecánica 20000 ciclos
Durabilidad eléctrica 10000 cycles
Conexiones – terminales Single terminal (top or bottom) 1…35 mm² rigid
Single terminal (top or bottom) 1…25 mm² flexible
Longitud de cable pelado para conectar bornas 14 mm para arriba o abajo conexión
Par de apriete 3.5 N.m arriba o abajo
Protección contra fugas a tierra Bloque independiente
