SCHNEIDER A9F84202 STOCK DISPONIBLE
​


INTERRUPTOR TERMOMAGNETICO – > MARCA: SCHNEIDER -> MODELO: A9F84202 ; REALIZAMOS ENVIOS A TODO EL PERU SCHNEIDER ENTREGA INMEDIATA

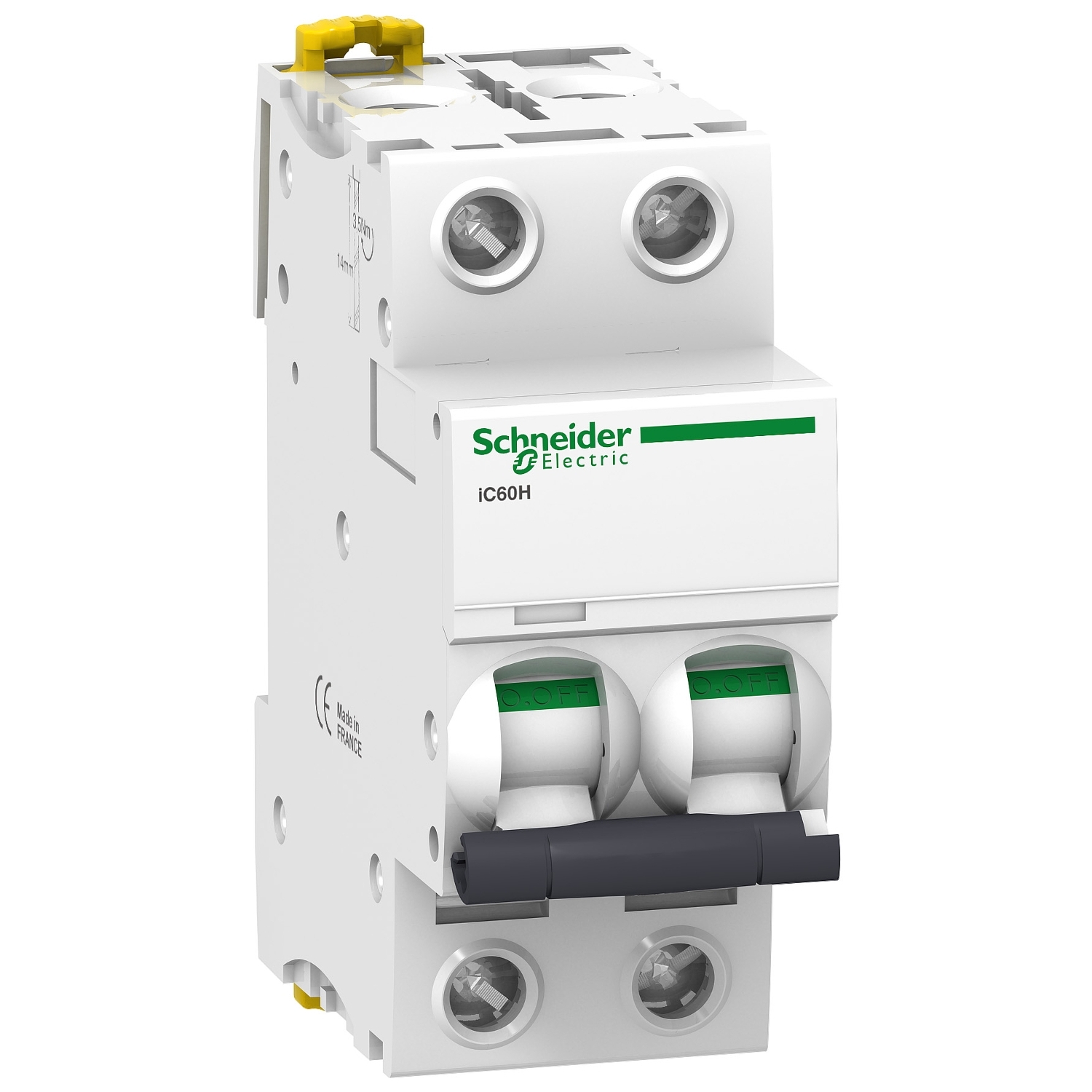

INTERRUPTOR TERMOMAGNETICO 2X2A, 70KA/230VAC ACTI 9, IC60H CURVA C —- Principal
Aplicación del dispositivo
Distribución
Gama Acti 9
Nombre del producto Acti 9 iC60
Tipo de producto o componente
Interruptor automático en miniatura
Nombre corto del dispositivo
IC60H
Número de polos 2P
Número de polos protegidos
2
Corriente nominal (In) 2 A
Tipo de red CA
DC
Tecnología de unidad
de disparo
Térmico-magnético
Código de curva C
Poder de corte 10000 A Icn en 400 V CA 50/60 Hz acorde a EN/
IEC 60898-1
15 KA Icu en <= 125 V DC acorde a EN/IEC 60947-2 70 KA Icu en 12...60 V CA 50/60 Hz acorde a EN/ IEC 60947-2 70 KA Icu en 220...240 V CA 50/60 Hz acorde a EN/ IEC 60947-2 70 KA Icu en 100...133 V CA 50/60 Hz acorde a EN/ IEC 60947-2 70 KA Icu en 380...415 V CA 50/60 Hz acorde a EN/ IEC 60947-2 70 kA Icu en 440 V CA 50/60 Hz acorde a EN/IEC 60947-2 Categoría de utilización Categoría A acorde a EN 60947-2 Categoría A acorde a IEC 60947-2 Apto para seccionamiento Sí acorde a EN 60898-1 Sí acorde a EN 60947-2 Sí acorde a IEC 60898-1 Sí acorde a IEC 60947-2 Normas IEC 60947-2 IEC 60898-1 EN 60947-2 EN 60898-1 Etiquetas de calidad NF

Complementario
Frecuencia de red 50/60 Hz
Límite de enlace magnético 8 x In +/- 20%
[Ics] poder de corte en servicio 70 KA 100 % acorde a EN 60947-2 – 220…240 V CA 50/60 Hz
70 KA 100 % acorde a IEC 60947-2 – 220…240 V CA 50/60 Hz
70 KA 100 % acorde a EN 60947-2 – 380…415 V CA 50/60 Hz
70 KA 100 % acorde a IEC 60947-2 – 380…415 V CA 50/60 Hz
7500 A 75 % acorde a EN 60898-1 – 400 V CA 50/60 Hz
7500 A 75 % acorde a IEC 60898-1 – 400 V CA 50/60 Hz
70 KA 100 % acorde a IEC 60947-2 – 12…133 V CA 50/60 Hz
70 KA 100 % acorde a EN 60947-2 – 12…133 V CA 50/60 Hz
50 KA 100 % acorde a EN 60947-2 – 440 V CA 50/60 Hz
50 KA 100 % acorde a IEC 60947-2 – 440 V CA 50/60 Hz
15 KA 100 % acorde a IEC 60947-2 – 72…125 V DC
15 kA 100 % acorde a EN 60947-2 – 72…125 V DC
Clase de limitación 3 acorde a EN 60898-1
3 acorde a IEC 60898-1
[Ui] tensión asignada de aislamiento 500 V CA 50/60 Hz acorde a EN 60947-2
500 V CA 50/60 Hz acorde a IEC 60947-2
[Uimp] Tensión asignada de resistencia a los choques
6 KV acorde a EN 60947-2
6 kV acorde a IEC 60947-2
Indicador de posición del contacto Sí
Tipo de control Maneta
Señalizaciones en local Indicador de disparo
Tipo de montaje Fijo
Tipo de montaje Carril DIN
Compatibilidad de bloque de distribución de embarrado tipo peine
Arriba o abajo, estado 1 SÍ
Pasos de 9 mm 4
Altura 85 mm
Anchura 36 mm
Profundidad 78.5 mm
Peso del producto 0.25 kg
Color White
Endurancia mecánica 20000 ciclos
Durabilidad eléctrica 10000 cycles
Conexiones – terminales Terminal simple – tipo de cable: arriba o abajo) 1…25 mm² rígido
Terminal simple – tipo de cable: arriba o abajo) 1…16 mm² Flexible
Longitud de cable pelado para conectar bornas 14 mm for top or bottom connection
Par de apriete 2 N.m arriba o abajo
Protección contra fugas a tierra Bloque independiente
