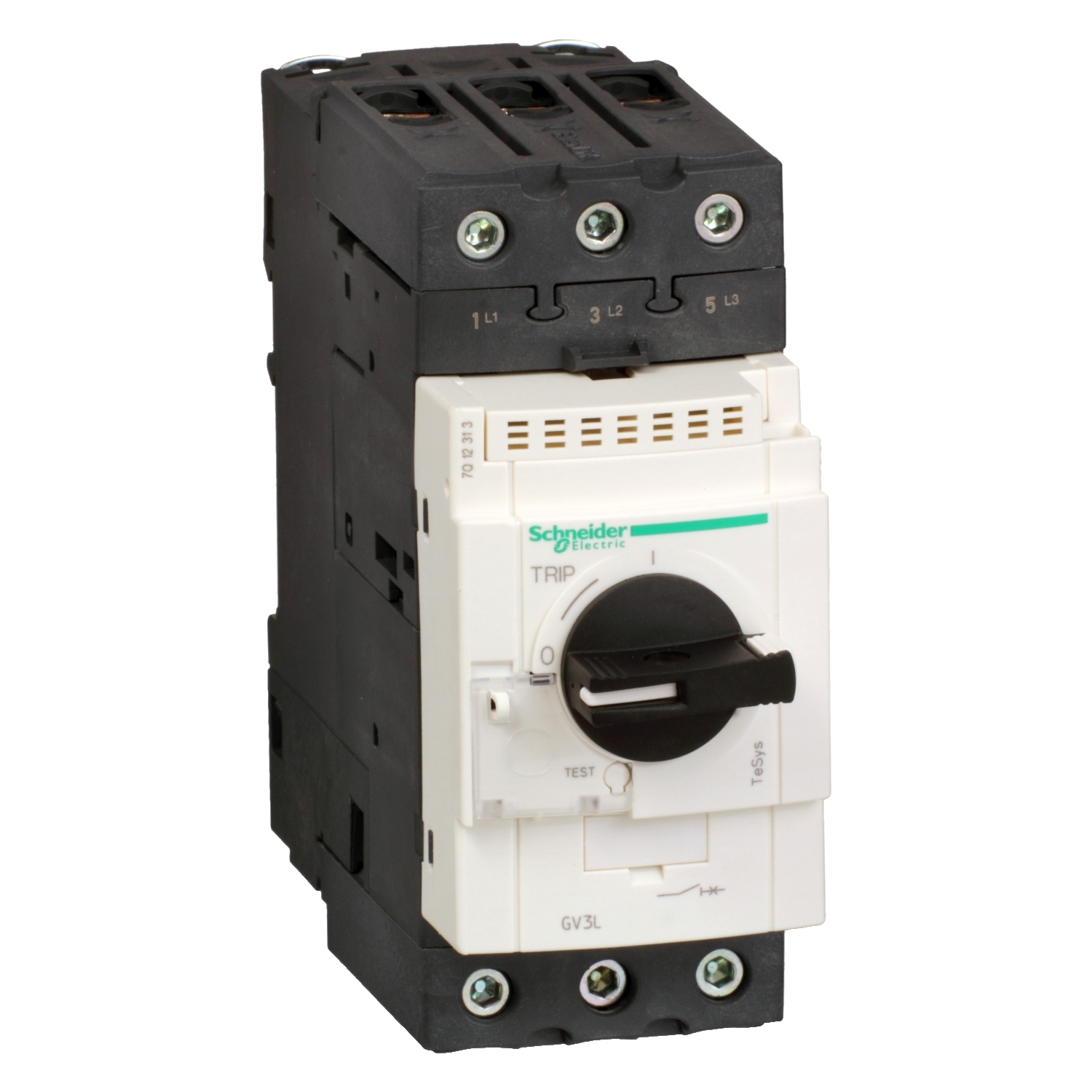

SCHNEIDER GV3L50 STOCK DISPONIBLE
​


GUARDAMOTOR – > MARCA: SCHNEIDER -> MODELO: GV3L50 ; REALIZAMOS ENVIOS A TODO EL PERU SCHNEIDER ENTREGA INMEDIATA

GUARDAMOTOR MAGNETICO TESYS TRIPOLAR CALIBRE 50A —– Principal
Gama TeSys
Nombre del producto TeSys GV3
Tipo de producto o componente
Interruptor automático
Nombre corto del dispositivo
GV3L
Aplicación del dispositivo
Motor
Número de polos 3P
Tipo de red CA
Categoría de utilización Category A conforming to IEC 60947-2
AC-3 acorde a IEC 60947-4-1
Frecuencia asignada de
empleo
50/60 Hz
Poder de corte 100 KA Icu en 230/240 V CA 50/60 Hz
50 KA Icu at 440 V AC 50/60 Hz
12 KA Icu at 500 V AC 50/60 Hz
6 KA Icu at 690 V AC 50/60 Hz
50 kA Icu at 400/415 V AC 50/60 Hz
[Ics] poder de corte de
servicio nominal en cortocircuito
100 % at 230/240 V AC 50/60 Hz
100 % en 400/415 V CA 50/60 Hz
100 % en 440 V CA 50/60 Hz
50 % at 500 V AC 50/60 Hz
50 % at 690 V AC 50/60 Hz
Tecnología de unidad
de disparo
Mágnetico
Intensidad de disparo
magnético
700 A

Complementario
Modo de fijación Carril DIN simétrico de 35 mm, estado 1 encliquetado
Panel: screwed (with 3 x M4 screws)
Posición de funcionamiento Cualquier posición
Potencia del motor en kW 22 KW en 400/415 V CA 50/60 Hz
30 KW at 500 V AC 50/60 Hz
45 kW en 690 V CA 50/60 Hz
Tipo de control Mando giratorio
[Ue] tensión asignada de empleo 690 V AC 50/60 Hz conforming to IEC 60947-2
[Ui] tensión asignada de aislamiento 690 V AC 50/60 Hz conforming to IEC 60947-2
[Uimp] Tensión asignada de resistencia a los choques
6 kV acorde a IEC 60947-2
Endurancia mecánica 50000 ciclos
Durabilidad eléctrica 50000 ciclos para AC-3 en 415 V
Maximum operating rate 25 cyc/h
Conexiones – terminales Conectores de tornillo EverLink BTR 1 cable(s) 1…35 mm² sólido
EverLink BTR screw connectors 2 cable(s) 1…25 mm² solid
Conectores de tornillo EverLink BTR 1 cable(s) 1…35 mm² Flexible sin extremidad de cable
Conectores de tornillo EverLink BTR 2 cable(s) 1…25 mm² Flexible sin extremidad de cable
EverLink BTR screw connectors 1 cable(s) 1…35 mm² flexible with cable end
EverLink BTR screw connectors 2 cable(s) 1…25 mm² flexible with cable end
Par de apriete 5 N.M on EverLink BTR screw connectors for cable 25 mm²
8 N.m on EverLink BTR screw connectors for cable 35 mm²
2
Resistencia mecánica Impactos, estado 1 15 Gn para 11 ms cerrado acorde a IEC 60068-2-27
Shocks: 30 Gn for 11 ms opened conforming to IEC 60068-2-27
Vibrations: 4 Gn, 5…300 Hz conforming to IEC 60068-2-6
Apto para seccionamiento Yes conforming to IEC 60947-1
Altura 132 mm
Anchura 55 mm
Profundidad 136 mm
Peso del producto 0.96 kg
