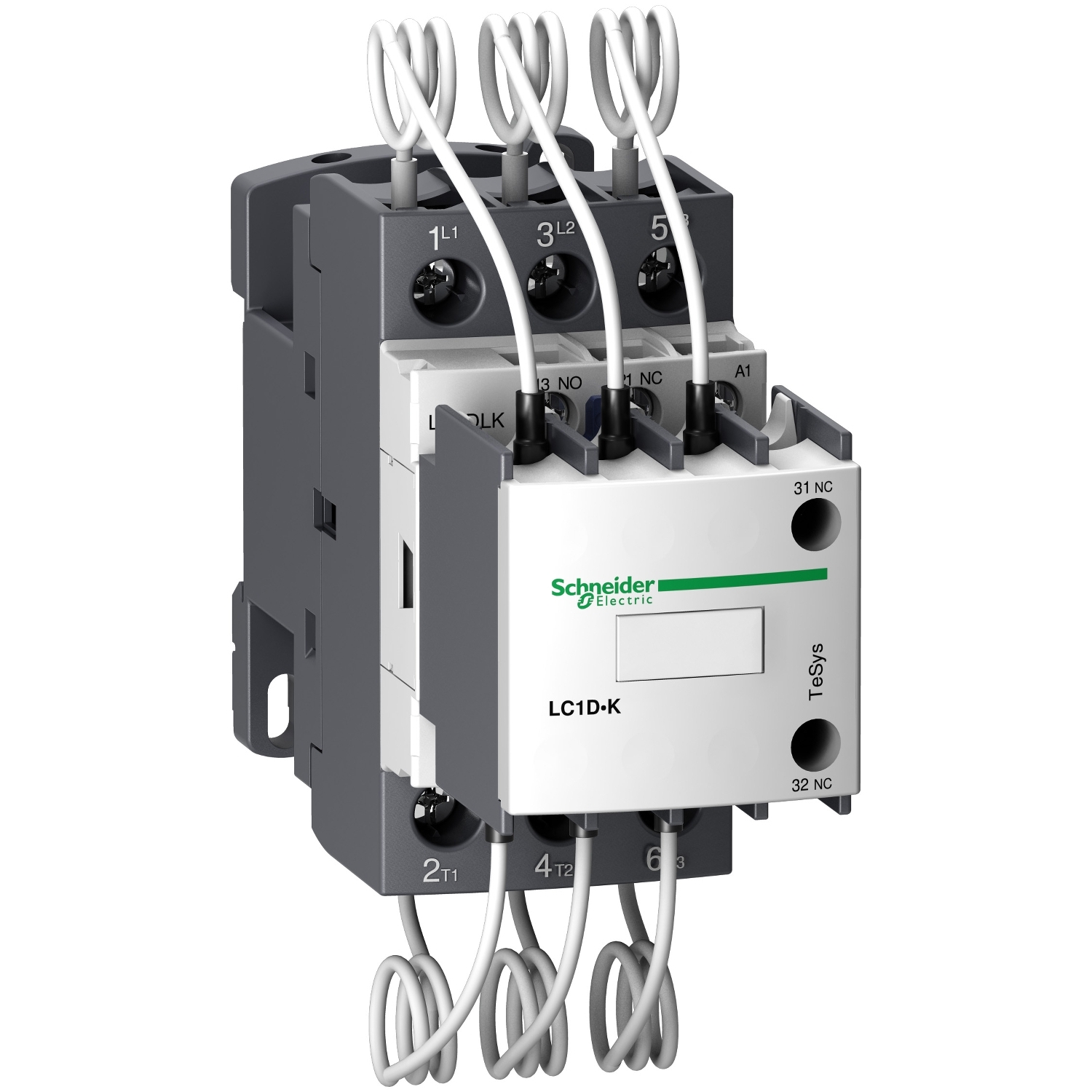

SCHNEIDER LC1DLKM7 STOCK DISPONIBLE
​


CONTACTOR – > MARCA: SCHNEIDER -> MODELO: LC1DLKM7 ; REALIZAMOS ENVIOS A TODO EL PERU SCHNEIDER ENTREGA INMEDIATA

CONTACTOR P/CONDENSADORES DE 11/21KVAR EN 220/440V,BOB.220 ——— Principal
Gama TeSys
Nombre del producto TeSys LC1D.K
Tipo de producto o componente
Contactor para condensador
Nombre corto del dispositivo
LC1DLK
Aplicación del dispositivo
Control
Aplicación del contactor Corrección factor potencia
Categoría de empleo AC-6B
Número de polos 3P
Power pole contact
composition
3 NA
Ubicación del dispositivo en el sistema
Interrupción de línea
Dentro de la interrupción delta
[Ue] tensión asignada
de empleo
Power circuit: 690 V AC 50/60 Hz
Potencia reactiva 11 Kvar at 230 V AC 50 Hz 60 °C
20 Kvar at 400 V AC 50 Hz 60 °C
21 Kvar at 440 V AC 50 Hz 60 °C
33 kvar at 690 V AC 50 Hz 60 °C
Tipo de circuito de control
AC at 50/60 Hz
[Uc] tensión del circuito
de control
220 V AC 50/60 Hz
Composición de los
contactos auxiliares
1 NO + 2 NC instantaneous
Durabilidad eléctrica 300000 Cycles at Ue 400 V
200000 cycles at Ue 690 V
Tipo de montaje Carril DIN
Placa
Normas EN/IEC 60947-1
EN/IEC 60947-4-1
Certificaciones de producto
IECEE CB Scheme
Conexiones – terminales Control circuit: screw clamp terminals 1 1…4 mm² –
cable stiffness: solid
Control circuit: screw clamp terminals 2 1…4 mm² –
cable stiffness: solid
Control circuit: screw clamp terminals 1 1…4 mm² –
cable stiffness: flexible without cable end
Control circuit: screw clamp terminals 2 1…4 mm² –
cable stiffness: flexible without cable end
Control circuit: screw clamp terminals 1 1…4 mm² –
cable stiffness: flexible with cable end
Control circuit: screw clamp terminals 2 1…2.5 mm²
– cable stiffness: flexible with cable end
Power circuit: screw clamp terminals 1 2.5…16 mm²
– cable stiffness: solid
Power circuit: screw clamp terminals 2 2.5…6 mm² –
cable stiffness: solid
Power circuit: screw clamp terminals 1 1.5…10 mm²
– cable stiffness: flexible without cable end
Power circuit: screw clamp terminals 2 1.5…6 mm² –
cable stiffness: flexible without cable end
Power circuit: screw clamp terminals 1 1…10 mm² –
cable stiffness: flexible with cable end
Power circuit: screw clamp terminals 2 1…4 mm² –
cable stiffness: flexible with cable end
Par de apriete Circuito de control, estado 1 1.7 N.m – en terminales
de fijación por tornillo
Circuito de alimentación, estado 1 2.5 N.m – en terminales de fijación por tornillo
Rango de operación 240 cyc/h

Complementario
Tipo de contactos auxiliares Type mechanically linked 1 NO + 2 NC conforming to IEC 60947-5-1
Entorno
Grado de protección IP IP20 front face conforming to IEC 60529
Temperatura ambiente de funcionamiento -5…60 °C
Temperatura ambiente de almacenamiento -60…80 °C
Altitud máxima de funcionamiento 0…3000 m
Altura 125 mm
Anchura 45 mm
Profundidad 127 mm
Peso del producto 0.6 kg
