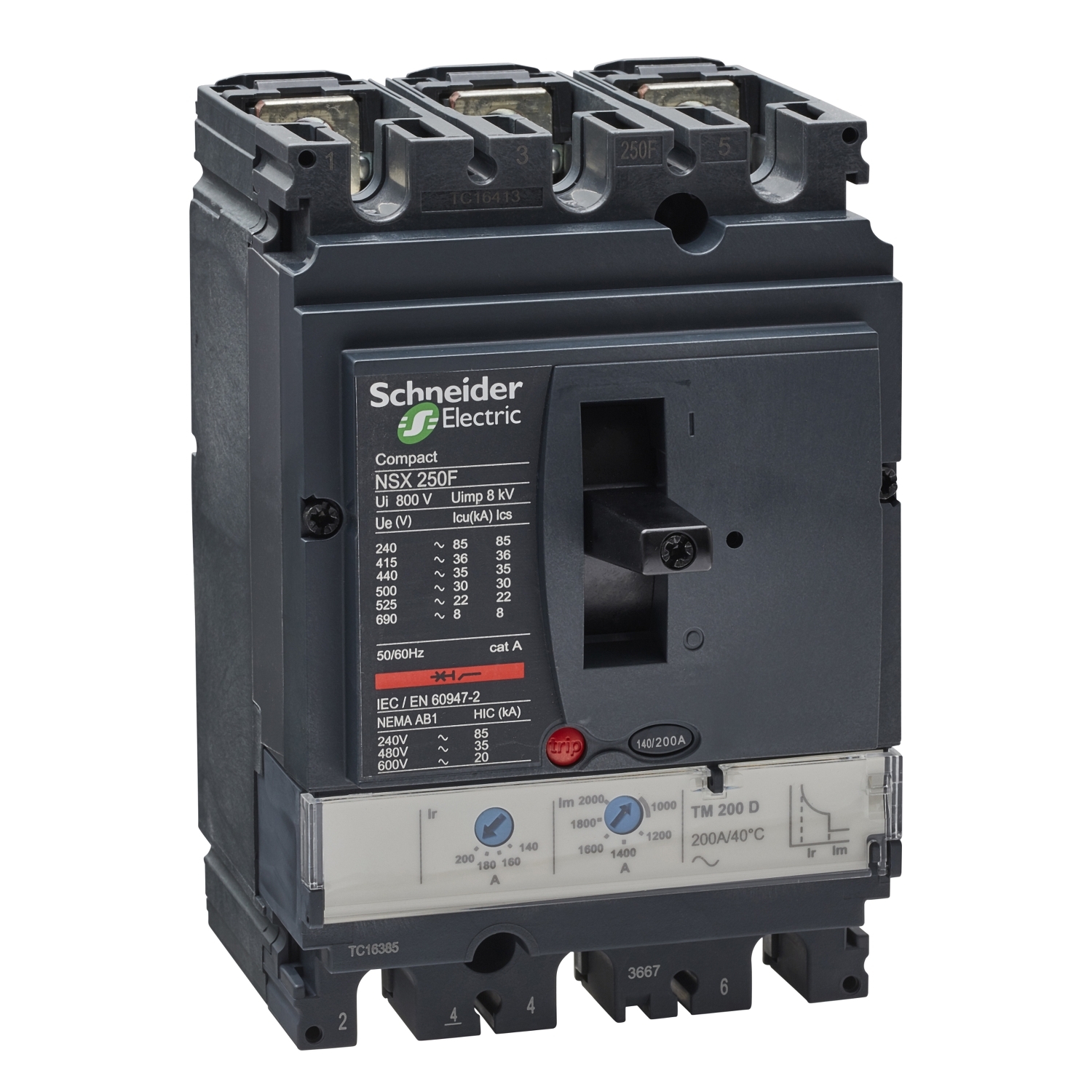

SCHNEIDER LV431631 STOCK DISPONIBLE
​


INTERRUPTOR – > MARCA: SCHNEIDER -> MODELO: LV431631 ; REALIZAMOS ENVIOS A TODO EL PERU SCHNEIDER ENTREGA INMEDIATA

Principal
Gama Compact
Nombre del producto Compact NSX
Gama de producto ComPact NSX100…250
Nombre corto del dispositivo
NSX250F
Tipo de producto o componente
Interruptor automático
Aplicación del dispositivo
Distribución
Number of poles 3P
Descripción de polos
protegidos
3t
Corriente nominal (In) 200 A at 40 °C
[Ue] tensión asignada
de empleo
690 V AC 50/60 Hz
Tipo de red CA
Frecuencia de red 50/60 Hz
Apto para seccionamiento
Yes conforming to EN/IEC 60947-2
Categoría de empleo Categoría A
[Icu] rated ultimate
short-circuit breaking
capacity
85 KA at 240 V AC 50/60 Hz conforming to UL 508
22 KA Icu at 525 V AC 50/60 Hz conforming to IEC
60947-2
35 KA Icu at 440 V AC 50/60 Hz conforming to IEC
60947-2
36 KA Icu at 380/415 V AC 50/60 Hz conforming to
IEC 60947-2
8 KA Icu at 660/690 V AC 50/60 Hz conforming to
IEC 60947-2
85 KA Icu en 220/240 V CA 50/60 Hz acorde a IEC
60947-2
35 KA at 480 V AC 50/60 Hz conforming to UL 508
30 KA Icu at 500 V AC 50/60 Hz conforming to IEC
60947-2
15 kA at 600 V AC 50/60 Hz conforming to UL 508
Performance level F 36 kA 415 V AC
Unidad de control TM-D
Tecnología de unidad
de disparo
Térmico-magnético
Funciones de protección de unidad de control
LI
Tipo de control Maneta
Circuit breaker mounting mode
Fijo

Complementario
[Ui] tensión asignada de aislamiento 800 V AC 50/60 Hz
[Uimp] Tensión asignada de resistencia a los choques
8 kV
[Ics] rated service short-circuit breaking capacity 35 KA at 440 V AC 50/60 Hz conforming to IEC 60947-2
36 KA at 380/415 V AC 50/60 Hz conforming to IEC 60947-2
85 KA at 220/240 V AC 50/60 Hz conforming to IEC 60947-2
22 KA at 525 V AC 50/60 Hz conforming to IEC 60947-2
30 KA at 500 V AC 50/60 Hz conforming to IEC 60947-2
8 kA at 660/690 V AC 50/60 Hz conforming to IEC 60947-2
Endurancia mecánica 20000 ciclos
Durabilidad eléctrica 5000 Cycles at 690 V In
10000 Cycles at 690 V In/2
10000 Cycles at 440 V In
20000 cycles at 440 V In/2
Tipo de montaje Placa posterior
Conexión superior Frontal
Conexión hacia abajo Parte frontal
Paso interpolar 35 mm
Tipo de protección L : for overload protection (thermal)
I : for short-circuit protection (magnetic)
Calibre de la unidad de disparo 200 A at 40 °C
Long-time pick-up adjustment type Ir (thermal protection)
Ajustable
[Ir] long-time protection pick-up adjustment range 0,7…1 x In
Long-time protection delay adjustment type tr Fijo
[tr] long-time protection delay adjustment range 120…400 S at 1.5 x In
15 s at 6 x Ir
Short-time protection pick-up adjustment type Isd Ajustable
[Isd] Short-time protection pick-up adjustment range 5…10 x In
Short-time protection delay adjustment type tsd Fijo
Protección contra fugas a tierra Sin
Number of slots for electrical auxiliaries 5 slot(s)
Width (W) 105 mm
Height (H) 161 mm
Depth (D) 86 mm
Peso del producto 2.4 kg
