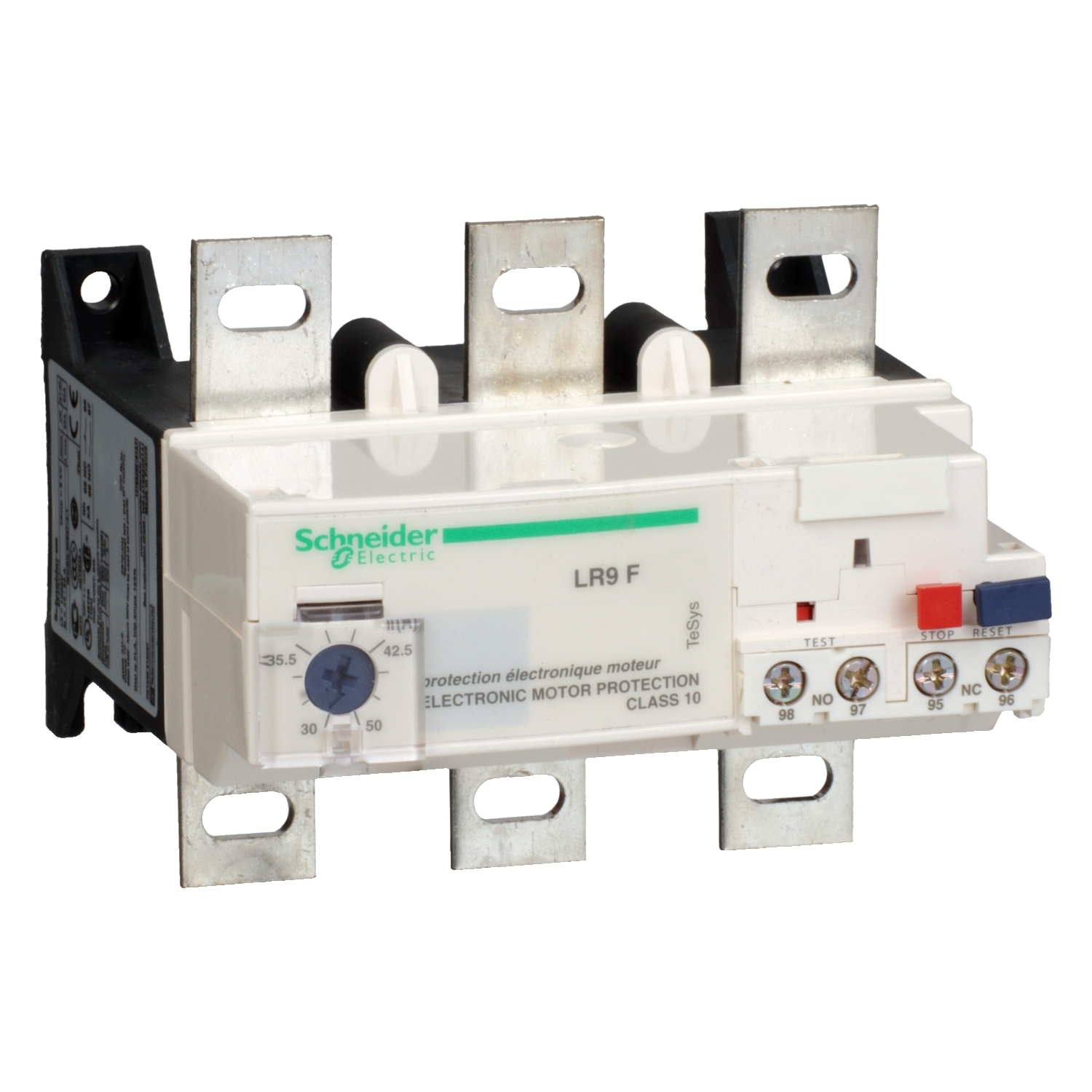

SCHNEIDER LR9F5369 STOCK DISPONIBLE
​


RELE ELECTRONICO – > MARCA: SCHNEIDER -> MODELO: LR9F5369 ; REALIZAMOS ENVIOS A TODO EL PERU SCHNEIDER ENTREGA INMEDIATA

RELE ELECTRONICO P/LC1-F115/185 REG.90-150A 1NA+1NC ———– Principal
Gama TeSys
Nombre del producto TeSys LRF
Nombre corto del dispositivo
LR9F
Tipo de producto o componente
Reles electrónico de sobrecarga térmica
Aplicación del relé Protección del motor
Compatibilidad del producto
LC1F115…LC1F185
Tipo de red CA
Clase de disparo por
sobrecarga
Clase 10 acorde a IEC 60947-4
Rango de ajustes de
protección térmica
90…150 A

Complementario
Frecuencia de red 50/60 Hz
Soporte de montaje Direct on contactor
Plate
Umbral de disparo 1.12 +/- 0.06 In tripping conforming to IEC 60947-4-1
Resistencia a sobretensiones 4 kV conforming to IEC 61000-4-5
Tipo y composición de contactos 1 NA + 1 NC
[Ith] corriente térmica convencional 5 A for control circuit
[Ue] tensión asignada de empleo 1000 V AC 50/60 Hz for power circuit conforming to VDE 0110 group C
[Ui] tensión asignada de aislamiento Power circuit: 1000 V AC conforming to IEC 60947-4
[Uimp] Tensión asignada de resistencia a los choques
IEC 60947-1 8 kV
Sensibilidad de fallo de fase Tripping in 4 s +/- 20 % conforming to IEC 60947-4-1
Rearme Rearme manual en reles frontal
Tipo de control Dial white full-load current adjustment
Test button red
Pulsador rojo Reajuste
Pulsador parada
Señalizaciones en local Indicador de disparo
Compensación de temperatura -20…70 °C
Consumo de corriente <= 5 mA no-load Switching capacity for alarm 0...150 mA Maximum voltage drop <2.5 V closed state Conexiones - terminales Control circuit: screw clamp terminals 1 cable 0.75…2.5 mm² - cable stiffness: flexible - with cable end Control circuit: screw clamp terminals 1 cable 0.75…2.5 mm² - cable stiffness: solid Control circuit: screw clamp terminals 1 cable 0.75…4 mm² - cable stiffness: flexible - without cable end Control circuit: screw clamp terminals 2 cable 1…1.5 mm² - cable stiffness: flexible - with cable end Control circuit: screw clamp terminals 2 cable 1…2.5 mm² - cable stiffness: flexible - without cable end Control circuit: screw clamp terminals 2 cable 1 mm² - cable stiffness: solid Power circuit: lugs-ring terminals M8 Tightening torque ((*)) Control circuit: 1.2 N.m on screw clamp terminals Power circuit: 18 N.m on screw clamp terminals Altura 96 mm Anchura 115 mm 2 Profundidad 123.5 mm Peso del producto 0.885 kg
