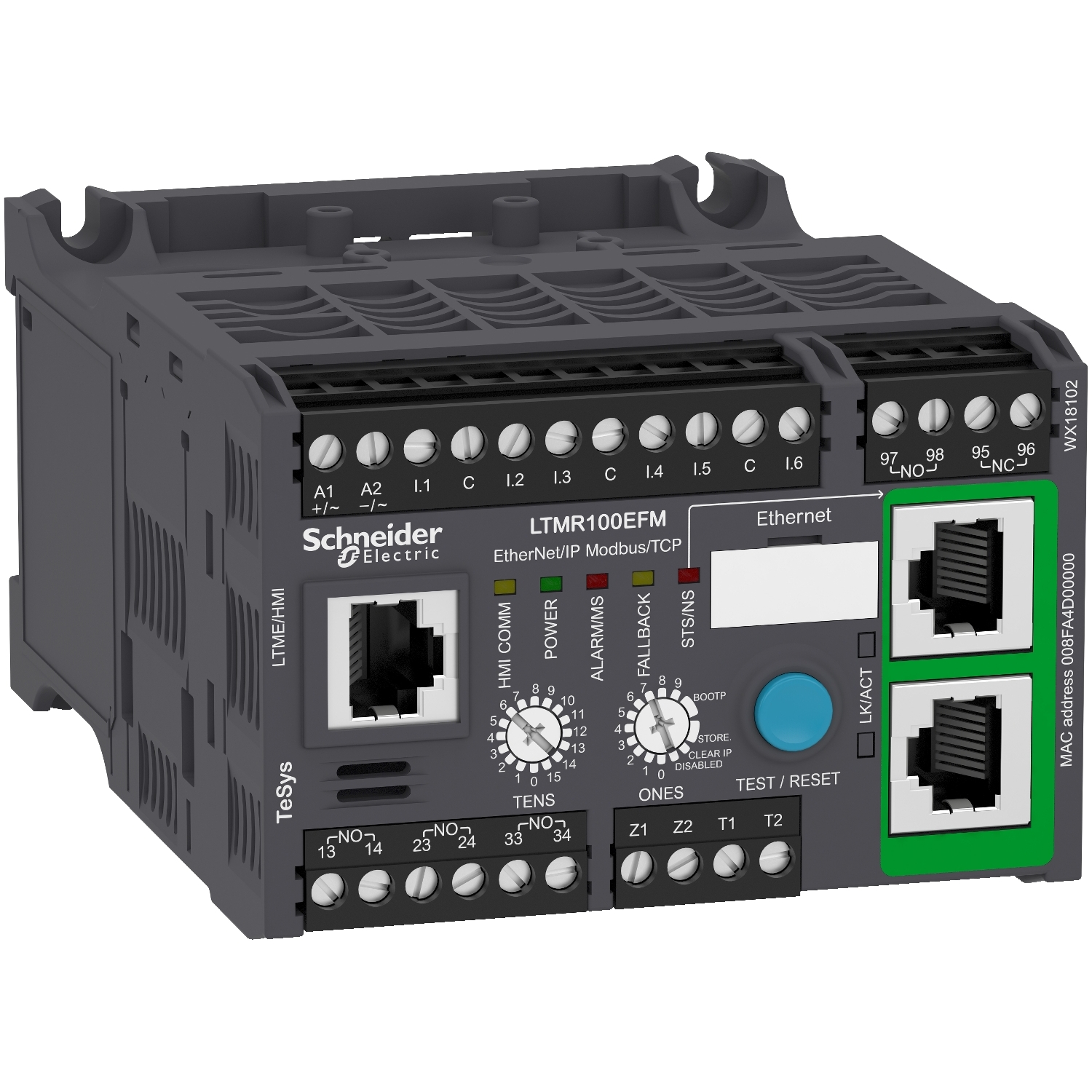

SCHNEIDER LTMR100EFM

El precio original era: S/6.554,00.El precio actual es: S/3.908,00.

Stock Disponible8 Unidades Disponibles
+ -

SCHNEIDER LTMR100EFM STOCK DISPONIBLE



RELE – > MARCA: SCHNEIDER -> MODELO: LTMR100EFM ; REALIZAMOS ENVIOS A TODO EL PERU SCHNEIDER ENTREGA INMEDIATA


RELE MULTIFUNCION PARA CONTROL Y PROTECCION TESYS T – ETHERNET 100A / 100-240VAC———— Principal
Gama TeSys
Nombre del producto TeSys T
Nombre corto del dispositivo
LTMR
Tipo de producto o componente
Controlador de motor
Aplicación del dispositivo
Control y supervisión del equipo
Corriente de medición 5…100 A
[Us] tensión de alimentación asignada
100…240 V CA 50/60 Hz
Consumo de corriente 8…62.8 mA
Límites de tensión de
alimentación
93.5…264 V CA
Protocolo del puerto de
comunicación
Modbus TCP/EtherNet/IP
Tipo de bus Ethernet IEEE 802.3 interfaz, direccionamiento
0…159, velocidad transmisión 10…100 Mbit/s, RJ45
con capacidad de sujeción: 2 pares trenzados blind.

Complementario
[Ui] tensión asignada de aislamiento 690 V acorde a EN/IEC 60947-1
690 V acorde a CSA C22.2 No 14
690 V acorde a UL 508
[Uimp] Tensión asignada de resistencia a los choques
4 KV alimentación, entradas y salidas acorde a EN/IEC 60947-4-1
6 KV circuito de medición de corriente o tensión acorde a EN/IEC 60947-4-1
0.8 kV circuito de comunicación acorde a EN/IEC 60947-4-1
Resistencia a cortocircuitos 100 kA acorde a EN/IEC 60947-4-1
Fusible asociado 4 A gG para salida
0.5 A gG para circuito de control
Tipo de protección Protección de polaridad inversa
Overload
Phase unbalance ((*))
Overload (long time) ((*))
Protección térmica
Power factor variation ((*))
Protección de sobrecarga térmica
Locked rotor ((*))
Proteção de fuga à terra
Load fluctuation ((*))
Fallo de fase
Tipos de diagnóstico de máquinas y redes Tiempo de espera tras disparo por sobrecarga
Motor control command recording ((*))
Trip context information ((*))
Contadores de disparos por fallo de fase y fallo a tierra
Corriente y tiempo de arranque
Trip history information ((*))
Fault recording ((*))
Event recording ((*))
Tiempo de funcionamiento restante antes de disparo por sobrecarga
Contador horario/tiempo de funcionamiento
Número de entrada lógica 6
Corriente de entrada 3.1 MA en 100 V
7.5 mA en 240 V
Corriente estado 0 granatizada Entrada lógica, estado 1 0…40 V y L/R = <= 15 mA para 25 ms Corriente estado 1 garantizada Entrada lógica, estado 1 79...264 V y L/R = >= 2 mA para 25 ms
2
Maximum output switching frequency 2 Hz
2 abrazaderas 5 A en 250 V CA para salida lógica
5 A en 30 V DC para salida lógica
Potencia admisible 480 VA – tipo de cable: AC-15), Ie = 2 A, 500000 ciclos – tipo de cable: salida)
30 W – tipo de cable: DC-13), Ie = 1.25 A, 500000 ciclos – tipo de cable: salida)
Maximum operating rate 1800 cyc/h
Tipo de contactos y composición 1 NA + 1 NC señal de error
3 NO
Tipo de medição Corriente de fase I1, I2, I3 RMS
Temperatura
Corrente de falha de aterramento
Average current Iavg ((*))
Imbalance current ((*))
Precisión de medida 5…15 % medición interna de corriente de fugas a tierra
1 % tensión – tipo de cable: 100..0,830 V)
3 % factor de potencia
5 % medición externa de corriente de fallos de aterramento
+/- 30 min/ano reloj interno
0,02 temperatura
5 % potencia activa y reactiva
0,02 corriente
Categoría de sobretensión III
Paso de conexión 5.08 mm
Conexiones – terminales Circuito de control, estado 1 conector 1 cable(s) 0.25…2.5 mm² – tipo de cable:
AWG 24…AWG 14)Flexible con
Circuito de control, estado 1 conector 1 cable(s) 0.2…2.5 mm² – tipo de cable:
AWG 24…AWG 14)Flexible sin extremidad de cable
Circuito de control, estado 1 conector 1 cable(s) 0.25…2.5 mm² – tipo de cable:
AWG 24…AWG 14)Flexible sin extremidad de cable
Circuito de control, estado 1 conector 1 cable(s) 0.2…2.5 mm² – tipo de cable:
AWG 24…AWG 14)sólido sin extremidad de cable
Circuito de control, estado 1 conector 2 cable(s) 0.2…1 mm² – tipo de cable:
AWG 24…AWG 14)Flexible con
Circuito de control, estado 1 conector 2 cable(s) 0.2…1.5 mm² – tipo de cable:
AWG 24…AWG 14)Flexible sin extremidad de cable
Circuito de control, estado 1 conector 2 cable(s) 0.5…1.5 mm² – tipo de cable:
AWG 24…AWG 14)Flexible sin extremidad de cable
Circuito de control, estado 1 conector 2 cable(s) 0.2…1 mm² – tipo de cable: AWG
24…AWG 14)sólido sin extremidad de cable
Par de apriete Circuito de control, estado 1 0.5…0.6 N.m Plano destornillador 3 mm
Grado de contaminación 3
Compatibilidad electromagnética Descarga electroestática, 3 – tipo de cable: 8 kV por ar, 6 kV por contacto) – tipo
de cable: EN/IEC 61000-4-2)
Campos RF radiados, 3 – tipo de cable: 10 V/m) – tipo de cable: EN/IEC
61000-4-3)
Prueba de inmunidad ante oscilaciones rápidas, level 3 ((*)) – tipo de cable: 2 kV)
– tipo de cable: EN/IEC 61000-4-4)
Prueba de inmunidad ante oscilaciones rápidas, level 4 ((*)) – tipo de cable: 4 kV)
– tipo de cable: EN/IEC 61000-4-4)
Prueba de inmunidad de huecos y caídas de tensión – tipo de cable: 70 %, 500
ms) – tipo de cable: EN/IEC 61000-4-11)
Perturbaciones RF conducidas – tipo de cable: 10 V) – tipo de cable: EN/IEC
61000-4-6)
Sobrv. – tipo de cable: 0.5 kV) – tipo de cable: EN/IEC 61000-4-5)
Sobrv. – tipo de cable: 1 kV) – tipo de cable: EN/IEC 61000-4-5)
Sobrv. – tipo de cable: 1 kV) – tipo de cable: EN/IEC 61000-4-5)
Sobrv. – tipo de cable: 2 kV) – tipo de cable: EN/IEC 61000-4-5)
Sobrv. – tipo de cable: 2 kV) – tipo de cable: EN/IEC 61000-4-5)
Sobrv. – tipo de cable: 4 kV) – tipo de cable: EN/IEC 61000-4-5)
Sobrv. – tipo de cable: 2 kV) – tipo de cable: EN/IEC 61000-4-5)
Anchura 91 mm
Altura 61 mm
Profundidad 122.5 mm
Peso del producto 0.53 kg
Servicios web Servidor web
Código de compatibilidad LTMR
